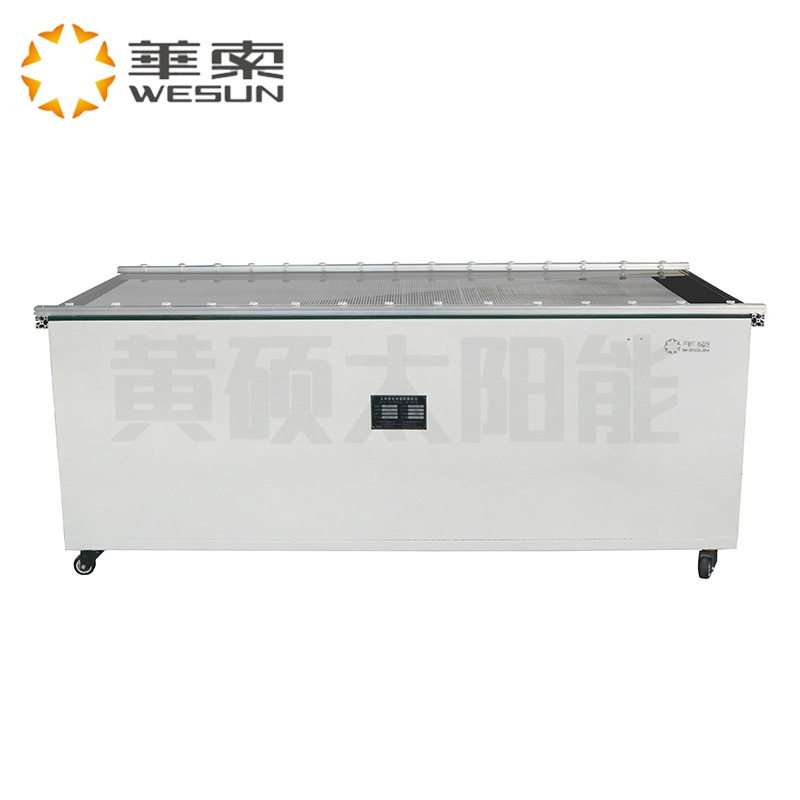

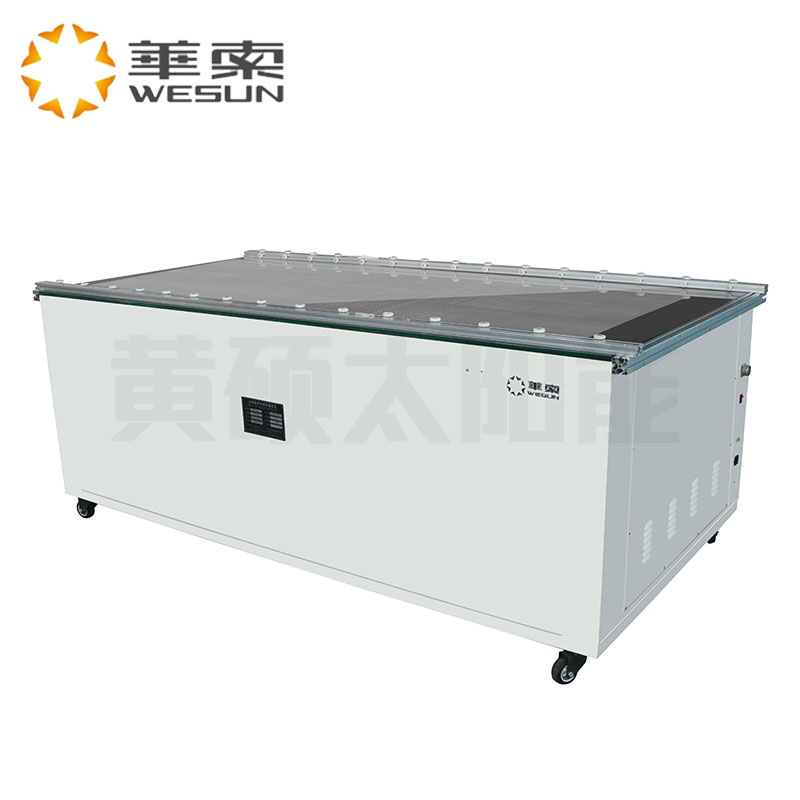

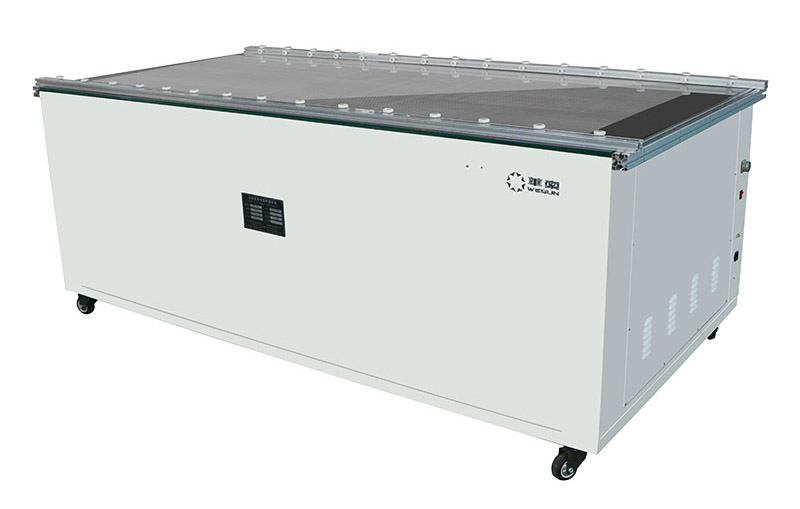

WS-ZJ/A/B系列太阳能电池组件测试仪
宁波黄硕太阳能有限公司（以下简称本公司），注册商标“华索 wesun”是一家研发型的高科技企业，致力于太阳能光伏产品测试与生产自动化设备的研究、开发与销售，以及太阳能发电系统设计与安装服务，拥有太阳能电池片测试技术自主知识产权。
WS-ZJ/A/B系列产品是一款性价比优势的太阳能电池组件测试仪，该仪器是在模拟AM1.5G光谱条件下测试太阳能电池组件各项性能图形、参数的专用设备。
仪器经中国计量科学研究院检测，各项指标达到ASTME-927和IEC60904-9A级标准。
WS-ZJ/A/B系列太阳能电池组件测试仪具有如下优点：
Ø 计算机控制采集数据将电流和电压绘制I-V特性曲线，采用红外温度传感器进行实时组件温度测量，实现I-V数据的温度补偿。
Ø 测试速度快，速度可达≤900PCS/小时，采用模块化设计，电控故障率低，操作效率高，易维护。
Ø 稳定性高，易校片，短时稳定度≤0.2%；长时稳定度≤0.5%。
Ø 采用独特的光路设计，二合一滤光片，66点不均匀度≤2%。
Ø 软件界面美观、操作方便，具有实测数据保存功能，方便分析、处理、引用。
Ø 采用双向导轨结构，组件放置和卸载方便，具有多光强测试功能。
Ø 20A大电流量程。
WS-ZJ/A
WS-ZJ/B
使用对象
该测试仪主要面向太阳能电池组件、太阳能电池片生产厂商，以及从事太阳能研究的科研院校等。本公司竭诚为用户提供测试仪使用、维护等售后服务。
技术参数
|
型号 |
WS-ZJ/A |
WS-ZJ /B |
|
测试仪器尺寸 |
|
外观尺寸 (长 × 宽 × 高) |
250×150×90 cm3 |
220×130×80 cm3 |
|
仪器重量 |
650KGS |
450KGS |
|
模拟太阳器 |
|
可测面积 |
＜220× 120 cm2 |
＜205× 105 cm2 |
|
灯管类型 |
脉冲环形氙灯 |
|
光谱 |
AM 1.5G（A级） |
AM 1.5G（B级） |
|
灯管寿命(平均闪光次数) |
100,000次 |
150,000次 |
|
光强范围 |
200 – 1,200 W/m2 |
|
充电时间 |
≤ 4s |
|
脉冲宽度 |
10ms |
|
光谱分布等级 (IEC 60904-9) |
A级/B 级 |
A级/B 级 |
|
光强稳定性(IEC 60904-9) |
A级（短时稳定度≤0.2%；长时稳定度≤0.5%） |
|
发光不均匀度(IEC 60904-9) |
A级（≤2%） |
|
打光模式 |
反射式 |
直射式 |
|
功率消耗 |
|
电压, 频率 |
单相AC 190V-240V, 50/60 Hz |
|
功率 |
＜4 kW |
＜2 kW |
|
平均功率 |
1 kW/h |
|
正向测试（WS-ZJ/A） |
|
电压量程 |
1V/10V/50V/100V |
|
电流量程 |
0.25A/1A/2.5A/10A/20A |
|
电流/电压分辨率 |
0.025% |
|
重复精度 |
A级（≤0.5%,IEC 60904-7） |
|
I/V测量持续的时间 |
10ms |
|
数模转换和模数转换的分辨率 |
12 bit |
|
曲线上测试点数量 |
600 |
|
数据采集速度 |
＜5 μs |
|
测试速率 |
＜单次4S以内 |
＜单次3S以内 |
|
被测组件功率范围 |
3W—350W |
|
系统控制和软件 |
|
温度传感器 |
有 |
|
计算机硬件 |
有 |
|
软件（包含资料库） |
有 |
|
条形码显示/印刷 |
可选择 |
|
主要部件 |
|
计算机系统 |
联想/惠普品牌机 |
|
软件 |
Wesun-V2.3 |
|
氙灯 |
1600W脉冲氙灯 |
|
滤光玻璃 |
AM1.5G (A级) |
AM1.5G (B级) |
工作环境
|
项目 |
规格 |
|
工作温度 |
0-55℃ |
|
储存温度 |
-25-75℃ |
|
工作湿度 |
5-95%RH |
|
储存湿度 |
5-95%RH |
|
工作环境 |
无腐蚀性气体 |
|
|
