WS-FX/A/B系列太阳能电池片测试仪
宁波黄硕太阳能有限公司（以下简称本公司），是一家研发型的高科技企业，致力于太阳能光伏产品测试与生产自动化设备的研究、开发与销售，以及太阳能发电系统设计与安装服务，拥有太阳能电池片测试技术自主知识产权。

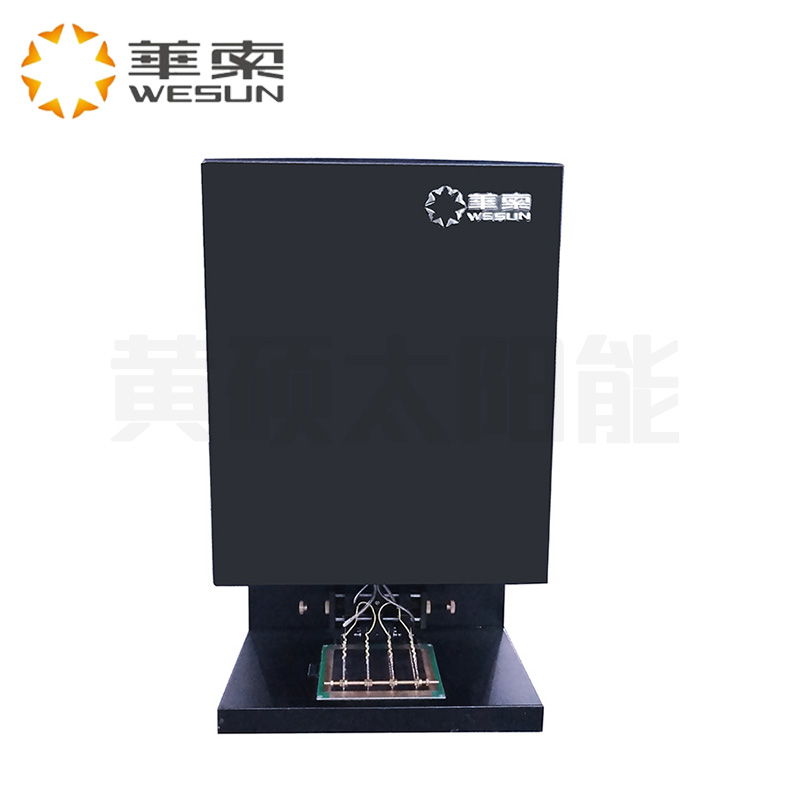

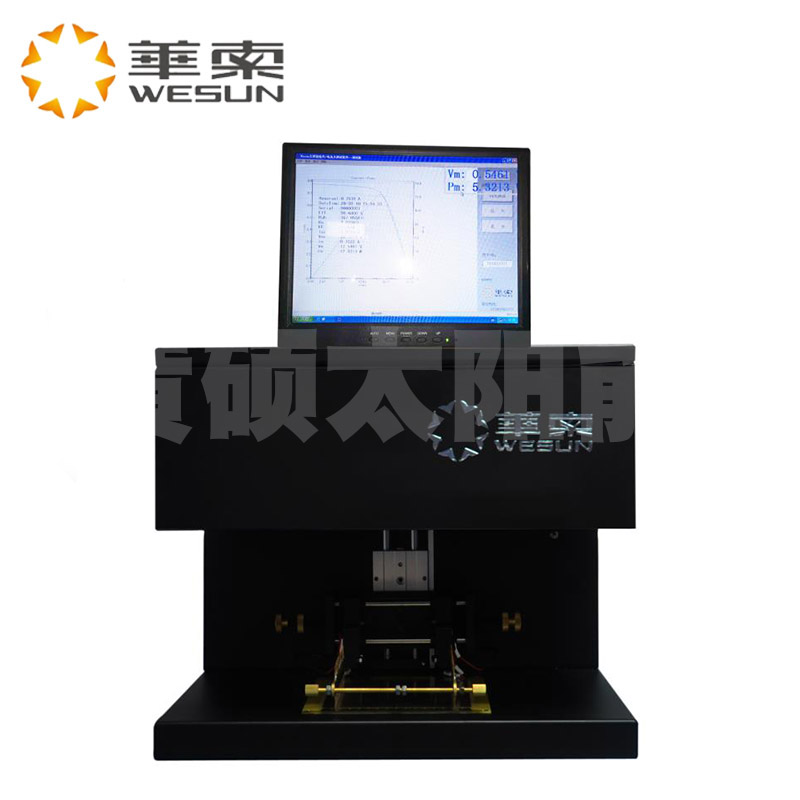

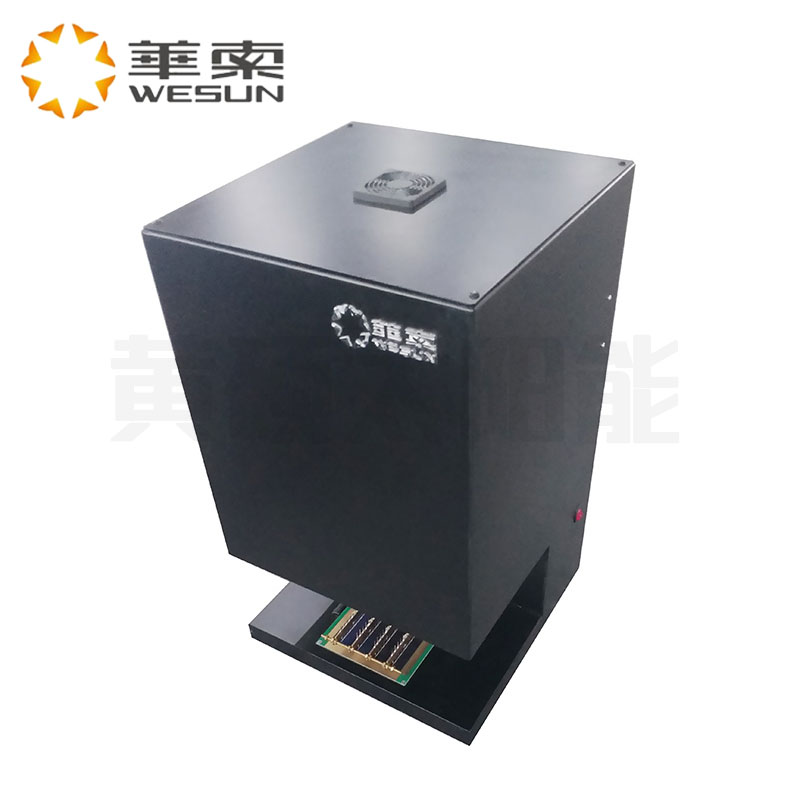

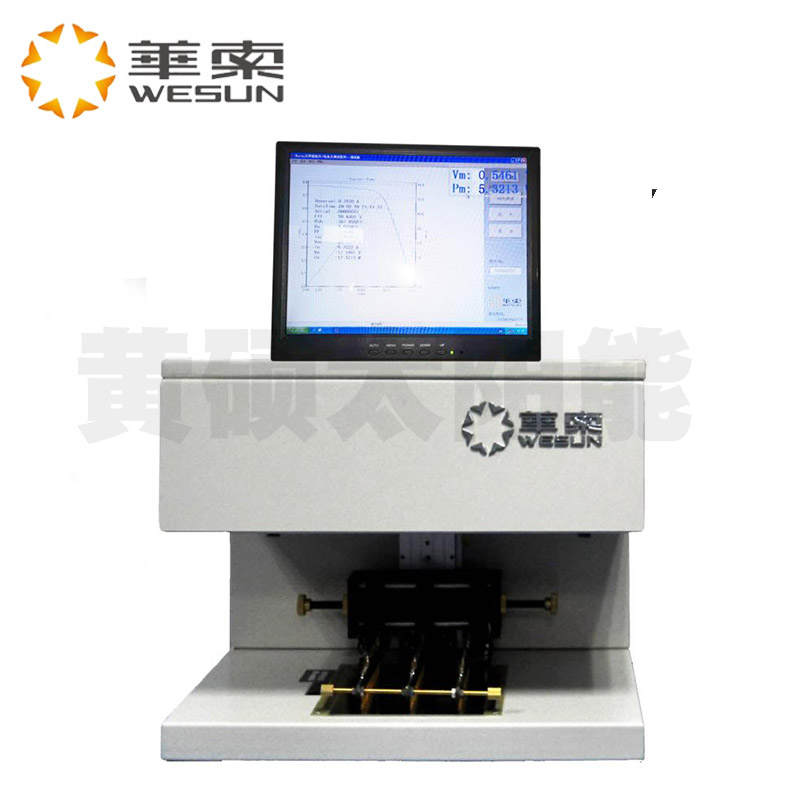

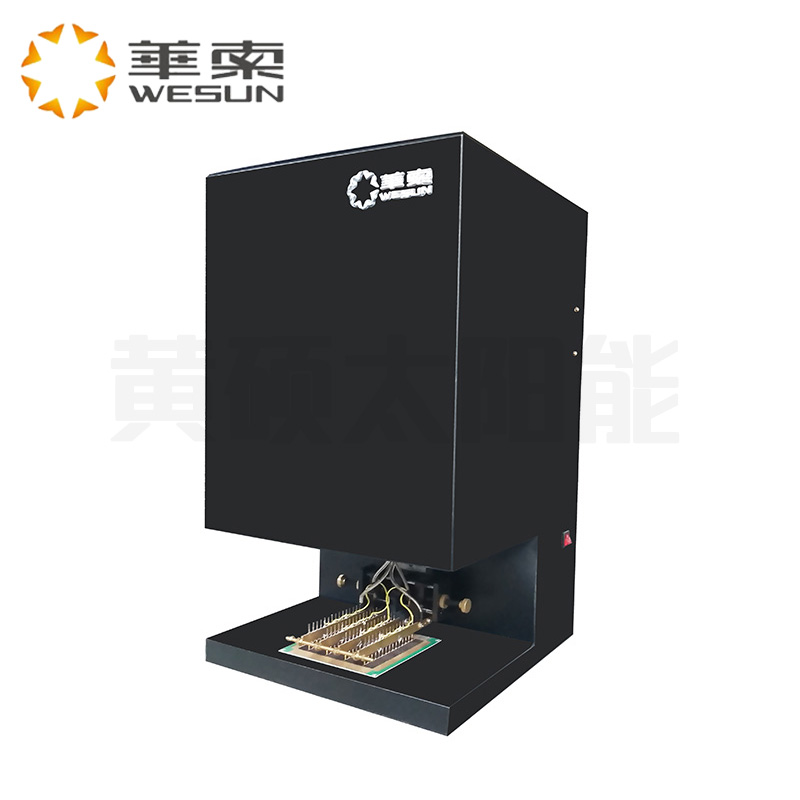

WS-FX/A/B系列产品是我公司针对用户的需求，研发出的一款新型的、集正逆向电流测试与一体的太阳能电池片测试设备。WS-FX/AG（B）为外观黑色（如图1-1），WS-FX/AG（W）为外观乳白色，供不同颜色喜好用户选用。
WS-FX/AG系列太阳电池测试仪具有如下优点：
Ø 国内具有正逆向一体化测试仪，用户只需一次操作，就能够同时完成逆向电流测试与正向打灯测试，并实时显示当前工作界面下的I-V特性曲线与逆向工作特性曲线。
Ø 大幅度减少了人工操作成本，减少了测试时间，提高操作效率，降低电池片破损率。
Ø 测试速度快，单次测试控制在1.5S以内。
Ø 采用高密度多点弹性接触，保证了测试的重复性，短时稳定度≤0.2%；长时稳定度≤0.5%。
Ø 软件界面美观、操作方便，具有实测数据保存功能，方便分析、处理、引用。
Ø 大十字光标能实时对应曲线上任何一点的坐标值，逆向电流测试带有声音告警功能，使用户读数操作方便、快捷。
Ø
使用对象
该测试仪主要面向太阳能电池组件、太阳能电池片生产厂商，以及从事太阳能研究的科研院校等。本公司竭诚为用户提供测试仪使用、维护等售后服务。
技术参数
|
型号 |
WS-FX/A/B/AG |
|
测试仪器尺寸 |
|
外观尺寸 (长 × 宽 × 高) |
50 × 50× 80 cm3 |
|
仪器重量 |
70kg |
|
模拟太阳器 |
|
可测面积 |
＜200× 100 cm2 |
|
灯管类型 |
脉冲环形氙灯 |
|
光谱 |
AM 1.5G A级 /B级 |
|
灯管寿命(平均闪光次数) |
300,000次 |
|
光强范围 |
200 – 1,200 W/m2 |
|
充电时间 |
≤ 1.5s |
|
脉冲宽度 |
10ms |
|
光谱分布等级 (IEC 60904-9) |
A级 / B 级 |
|
光强稳定性(IEC 60904-9) |
A级（短时稳定度≤0.2%；长时稳定度≤0.5%） |
|
发光不均匀度(IEC 60904-9) |
A级（≤2%） |
|
打光模式 |
直射式 |
|
功率消耗 |
|
电压, 频率 |
单相AC 190V-240V, 50/60 Hz |
|
功率 |
＜2 kW |
|
平均功率 |
1 kW/h |
|
正向测试（WS-ZJ/A/B） |
|
电压量程 |
1V/10V/50V/100V |
|
电流量程 |
0.25A/1A/2.5A/10A |
|
电流/电压分辨率 |
0.025% |
|
重复精度 |
A级（≤0.5%,IEC 60904-7） |
|
I/V测量持续的时间 |
10ms |
|
数模转换和模数转换的分辨率 |
12 bit |
|
曲线上测试点数量 |
600 |
|
数据采集速度 |
＜5 μs |
|
测试速率 |
＜单次1.5S以内 |
|
系统控制和软件 |
|
温度传感器 |
有 |
|
计算机硬件 |
有 |
|
软件（包含资料库） |
有 |
|
条形码显示/印刷 |
可选择 |
|
主要部件 |
|
计算机系统 |
品牌机 |
|
软件 |
Wesun-V2.3 |
|
氙灯 |
1600W脉冲氙灯 |
工作环境
|
项目 |
规格 |
|
工作温度 |
0-55℃ |
|
储存温度 |
-25-75℃ |
|
工作湿度 |
5-95%RH |
|
储存湿度 |
5-95%RH |
|
工作环境 |
无腐蚀性气体 |
|
|
