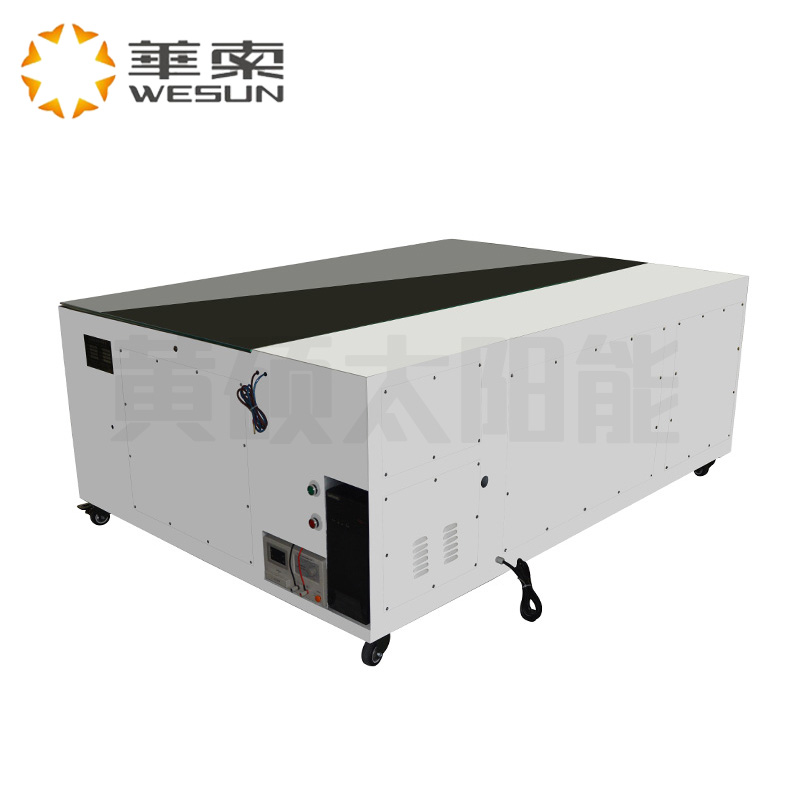

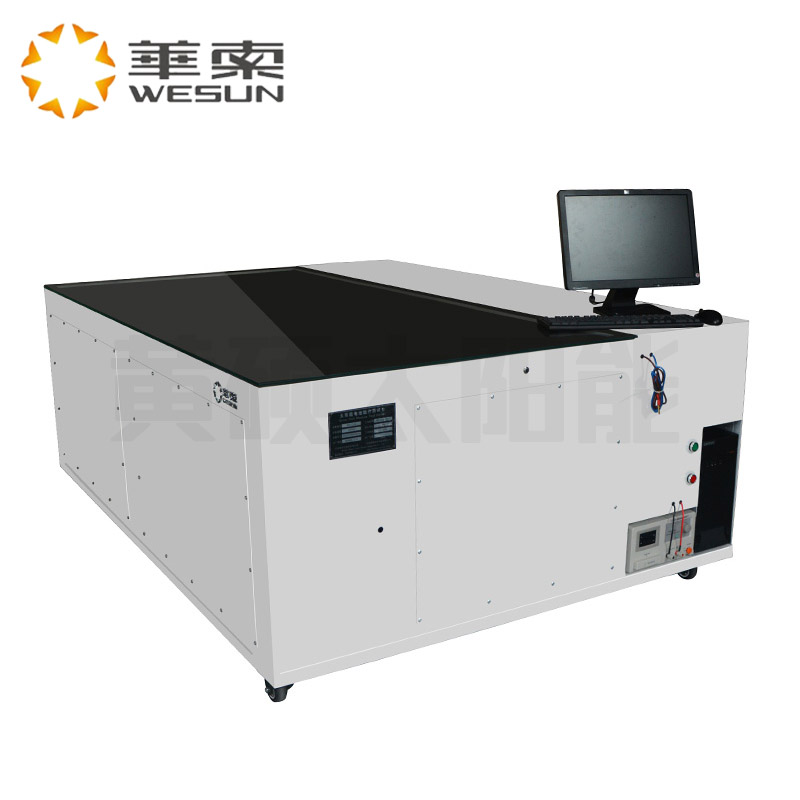

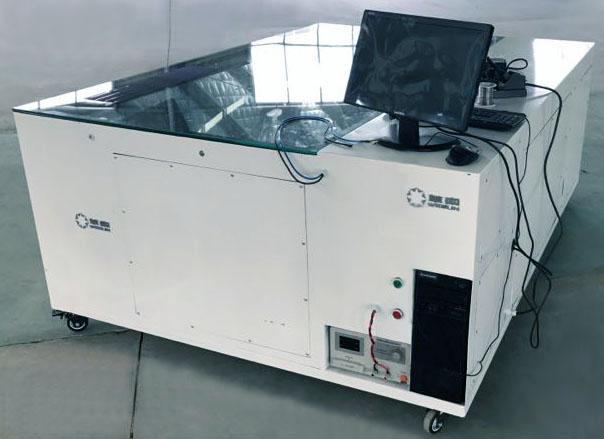

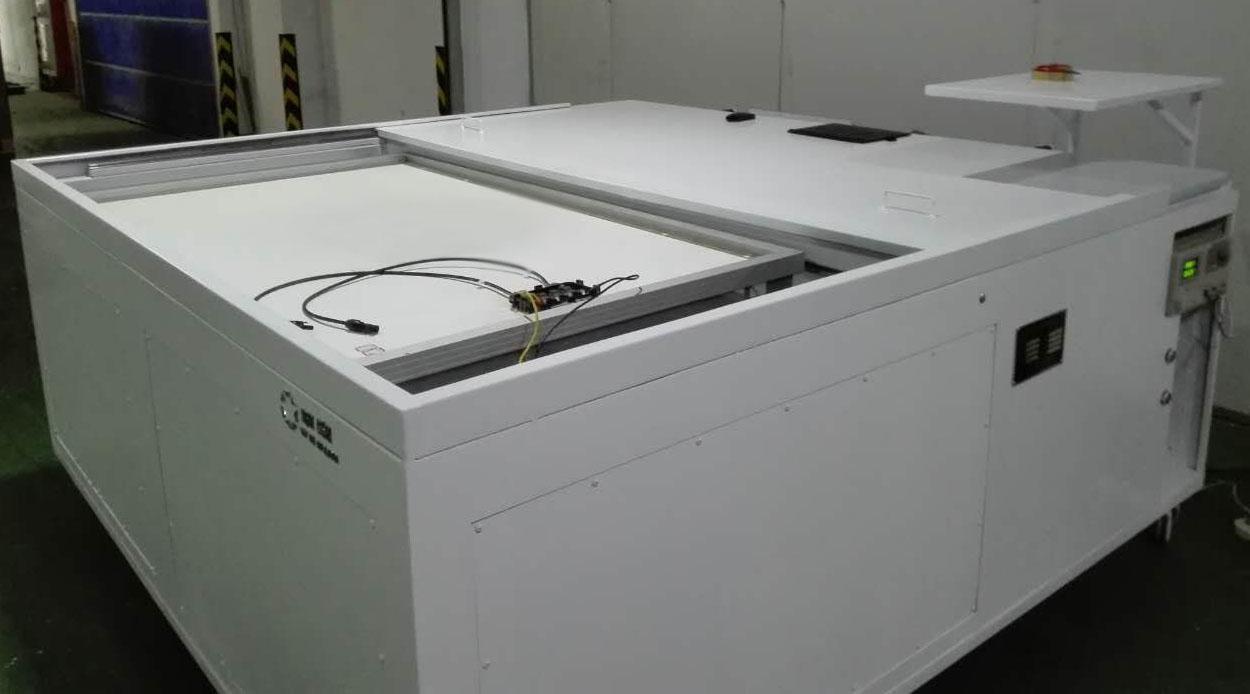

WS-EL系列太阳能电池组件EL测试仪（手动）


宁波黄硕太阳能有限公司（以下简称本公司），注册商标-华索（wesun），是一家研发型的高科技企业，致力于太阳能光伏产品测试与生产自动化设备的研究、开发与销售，以及太阳能发电系统设计与安装服务，拥有太阳能电池片测试技术自主知识产权。
WS-EL系列产品是一款性价比优势的太阳能电池组件EL红外测试仪，该太阳能电池组件EL测试仪利用太阳能电池电致发光原理，太阳能电池在加载一定的电压／电流时会辐射发光，其电致发光亮度正比于少子扩散长度，缺陷处因具有较低的少子扩散长度而发出较弱的光，会形成较暗的影像，通过CCD摄像机捕获近红外光图像并显示，可以判定电池的缺陷类型和缺陷程度。

2.技术特点:
（1）采用高分辨率CCD摄像机，近红外曝光镜头，可根据用户需求配置不同相机，其中，单相机1000万像素/双相机500万像素，在没有太阳光直射的情况下，不需要暗箱环境。采用usb2.0接口，便于携带和安装。
（2）采用可编程电源做为电池组建的测试供电电源，输出值为≤60V/10A，
可通过上位机软件控制输出电压和电流，在实际应用中可针对不同的电池组件设定不同的参数，简化操作。
（3）整机测试过程：
客户可以有选择性的操作。
A、在有日光直射/散射的房间，客户在测试时，需要盖上机箱盖/或装上深色窗帘，杜绝外部光线干扰，在暗箱环境下进行操作。
B、在无日光直射的房间，不需要盖上机箱盖，可以直接进行测试。
3.测试速度快：＞1.5S 一次。（1-5S可调）

使用对象

该测试仪主要面向太阳能电池组件、太阳能电池片生产厂商，以及从事太阳能研究的科研院校等。本公司竭诚为用户提供测试仪使用、维护等售后服务，本设备免费质保一年（玻璃、镜子等易损件除外）。

技术参数

二、技术参数
（1）高分辨率CCD摄像机，单相机1000万像素/双相机500万像素；
（2）工业级近红外光学模组，室内测试无需上盖；
（3）可编程直流电源，输出≤60V/10A,分辨率1mA；
（4）测试时间：≥1.5S 一次。（1-5S可调）
（5）机箱规格：2180 * 1720 * 800mm
（6）有效测试面积：1100mm X 2100mm
（7）测试系统：windows xp
（8）工作温度：10～50℃
（9）工作时间：可连续工作24小时
（10）电源：单相220V/50Hz/1KW
注：技术参数可能因技术升级或出厂批次不同，有细微调整。
